图表系列

1 概述

系列，图表的主要构成数据，所有图表都必须有至少一个系列。一个系列表示图表中的一种类型的业务数据，如订单金额、订单数量，表示两种类型的数据。

2 功能说明

根据图表系列数据分布情况，图表系列可以设置多个，点击“+”按钮增加系列记录。
系列数据主要包括系列名称、显示名称、图表类型、系列取值、直角系以及堆叠、超链接、。

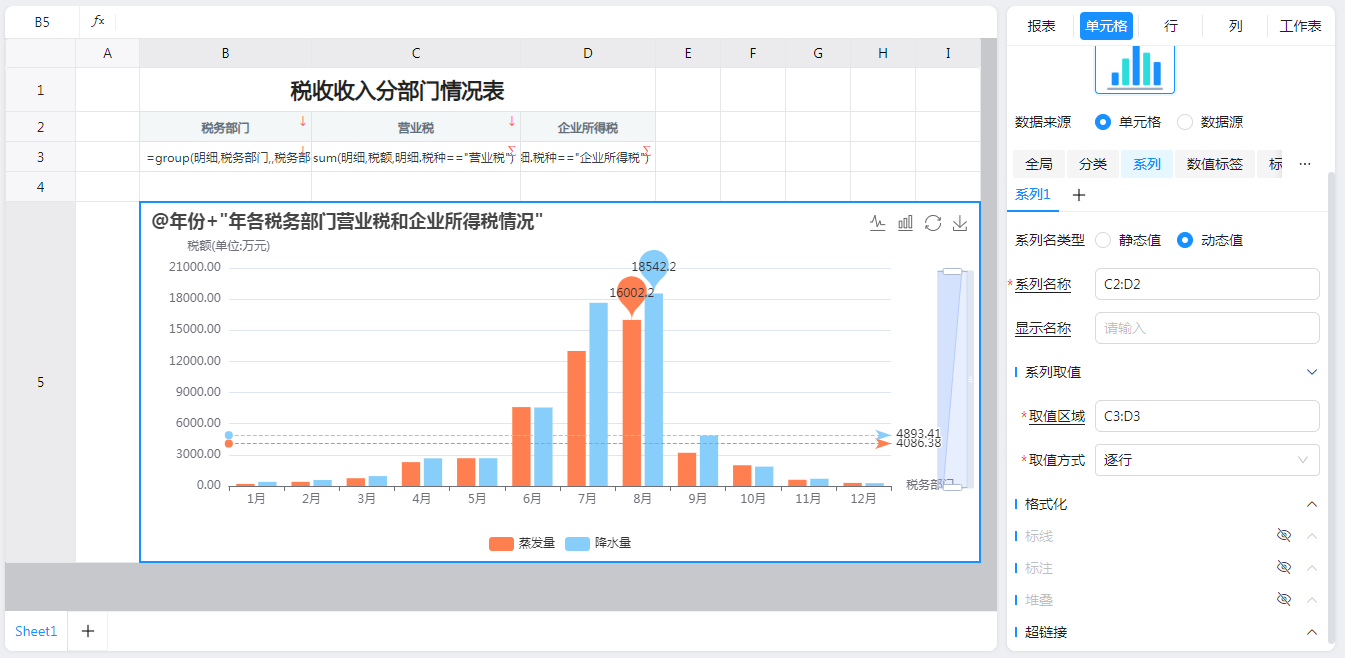

2.1 系列列表

系列名称是必须的，用于关联图表中其它数据，如分类名称。而系列显示名称，便于显示，类似别名，让最终用户更能看懂图表数据，非必填项。
系列名称、显示名称，指系列的文本标签内容，可以是动态的或静态的。如果是动态扩展的，扩展出几个不同值，则最终图表就有几个系列。

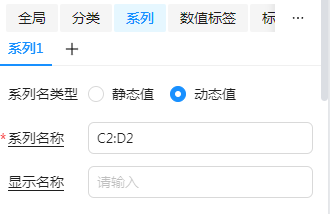

1、系列名类型：指定系列名称、显示名称的内容来源类型。
2、系列名称：设置系列名称值，若没设置“系列显示名称”，则“系列名称”内容作为图表系列的文本标签内容显示。
（1）若“系列名类型”设置为“静态值”，则可在“系列名称”的输入框中直接输入文本内容；
（2）若“系列名类型”设置为“动态值”：

• 当图表数据来源为单元格时，则在“系列名称”中填写系列名称所在的单元格区域；

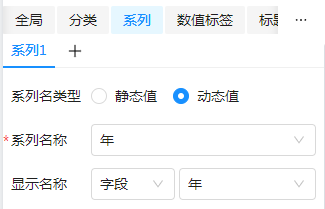

• 当图表数据来源为报表数据时，则在“系列名称”中选择系列名称所在的数据字段。

3、显示名称（系列显示名称）：设置系列的显示名称，作为图表系列的文本标签内容显示。
（1）若“系列名使用类型”设置为“静态值”，则可在“显示名称”的输入框中直接输入文本内容；
（2）若“系列名使用类型”设置为“动态值”：

• 当图表数据来源为单元格时，则在“显示名称”中填写系列显示名称所在的单元格区域。
• 当图表数据来源为报表数据时，则在“显示名称”选择显示名称所在的数据字段或使用表达式。

  若“显示名称”与“系列名称”一样，则不用设置。

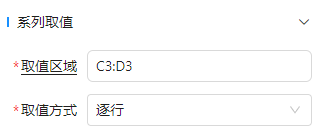

  2.2 系列取值



1）取值区域（取值字段）：设置当前系列的数据取值来源；
2）取值方式：当图表数据来源于单元格，系列取值为单元格区域时，需要指定分类取系列值方式，默认为逐行。单系列的不受影响。

• 逐行：每个分类按行逐个取每个系列的数值。
• 逐列：每个分类按列逐个取每个系列的数值。

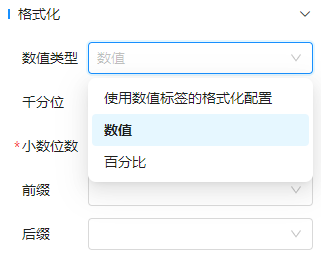

3）格式化：为对应的系列的值设置数值格式化效果。

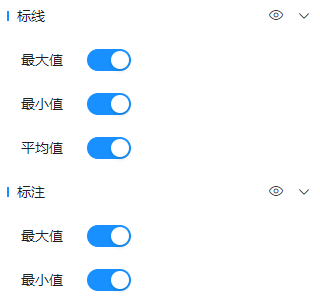

2.3 标注、标线

直角系图表可设置图表上是否需要标记最大值、最小值、平均值。

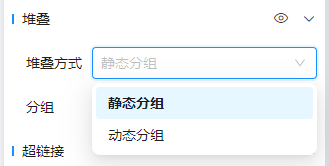

2.4 堆叠

当图表存在多个系列（包括动态扩展出来的系列），则可以对系列做分组，在此设置组合名称。对于组合名称一样的系列，则会堆积显示。

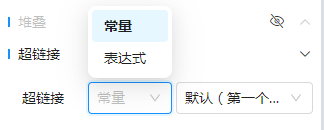

2.5 超链接

如果图表系列需要使用超链接，则需在单元格上先进行超链接配置，然后在每个系列上选择是否使用超链接、使用哪个超链接，支持动态展示超链接。
