图表设计入门示例

1 概述

图表能够将数据更加直观、形象的呈现给用户，方便对比和查看数据的变化趋势，有利于数据分析和决策。

2 示例效果

本文主要以柱形图为例讲述如何快速创建一张基础图表，示例效果如下图：


上方为各行业税额统计表，下方各行业税额柱状统计图。

3 制作步骤

3.1 模板准备

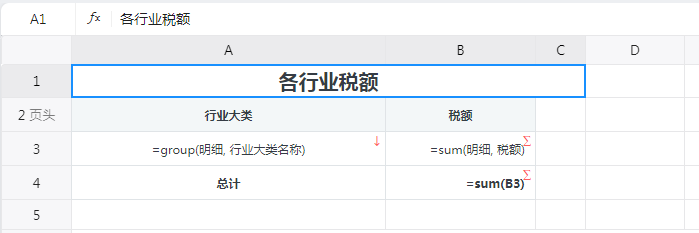

首先，准备一张制作好的普通报表，如下图：

3.2 添加图表

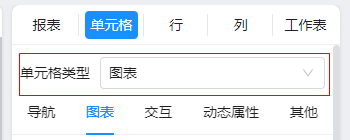

先合并一片单元格区域，并增加行高，再将该单元格的单元格属性“单元格类型”设置为“图表”，如下图：

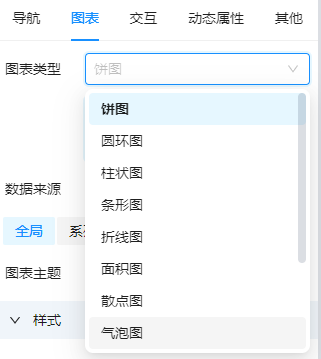

选择需要的图表类型（图表的可选类型在不断地扩充，目前看到的如下图示范），该示例需要选择“柱状图”，如下图：

3.3 图表配置

“柱状图”可设置图表的属性包括：数据来源、分类、系列、标题、X轴、Y轴、图例等。

2.3.1 绑定数据

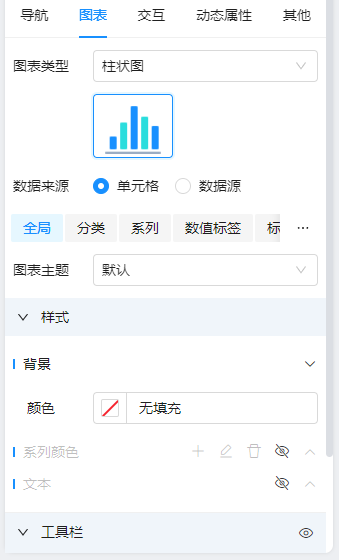

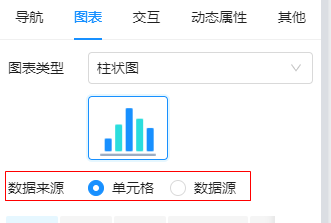

选择Chart所展示的数据的来源，该示例选择“单元格”，如下图所示

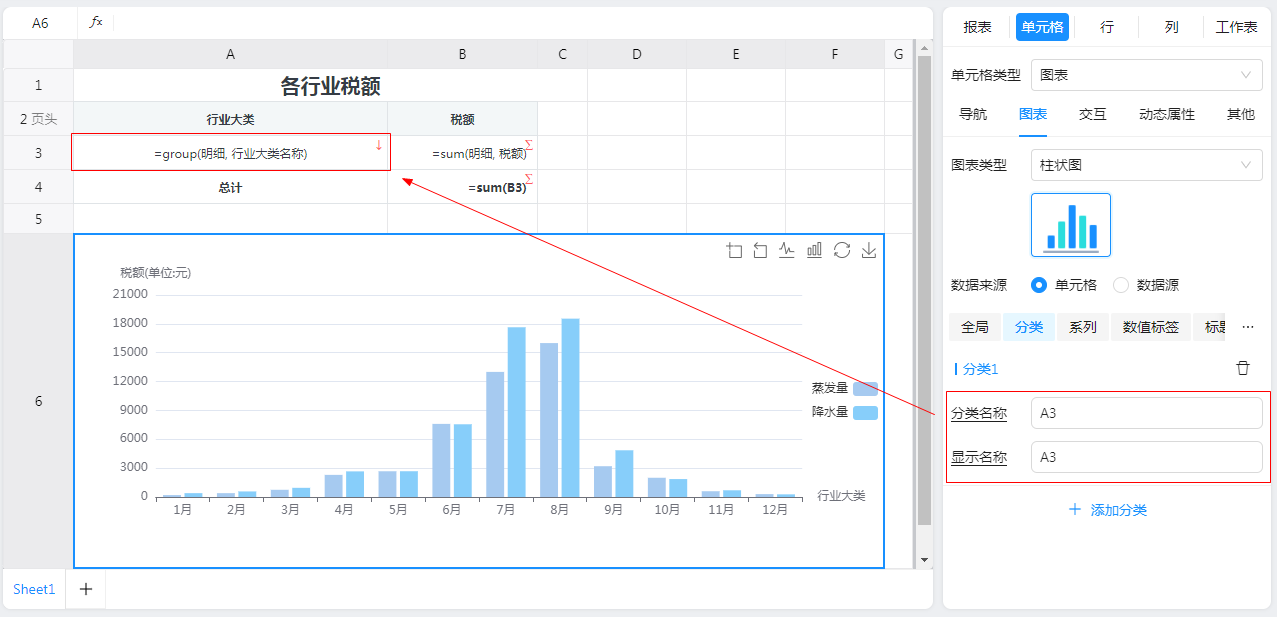

2.3.2 设置分类

数据来源于单元格，[分类标题]和[分类名称]均输入单元格“A3”。设置如下图：

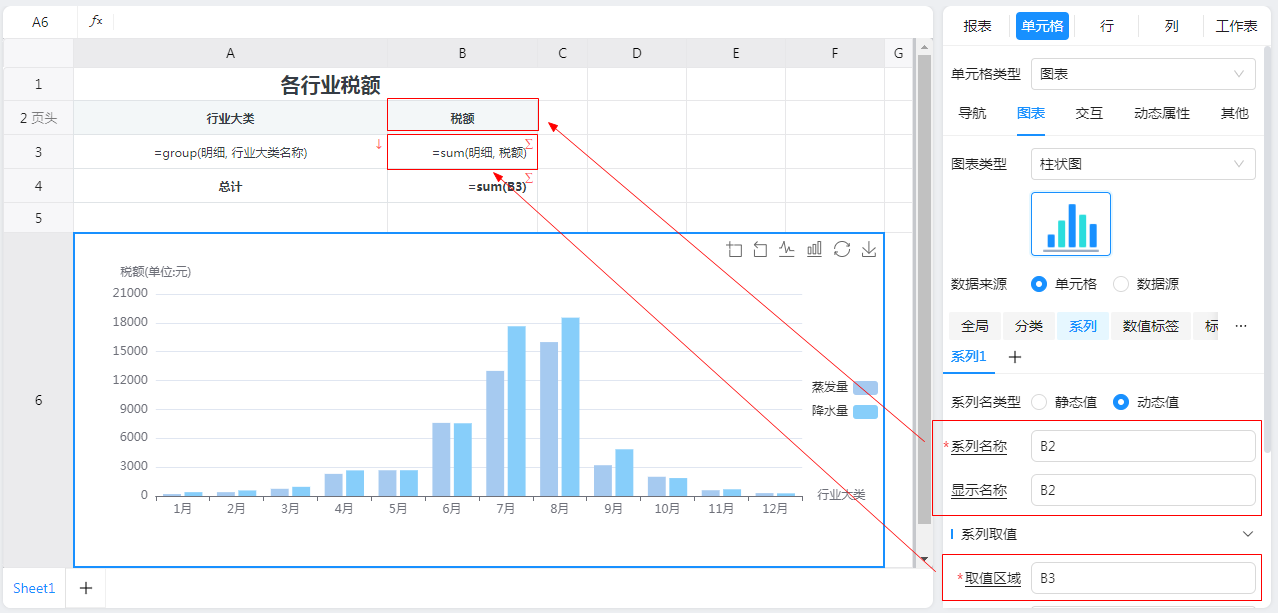

2.3.3 设置系列

[系列名称]和[显示名称]均输入单元格“B2”，[取数区域]为“B3”，设置如下图：

2.3.4 设置标题

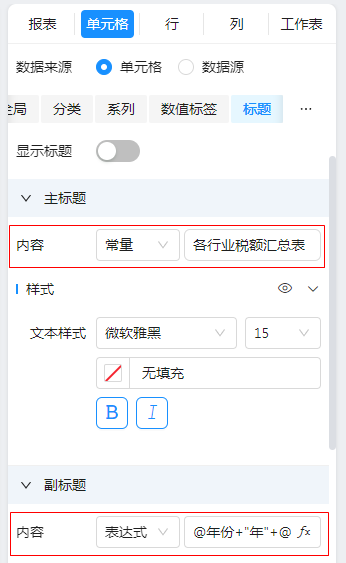

设置[主标题]为“各行业税额汇总表”，[副标题]为“=@年份+”年”+@月份+”月””，表示某年某月各行业的税额汇总。设置如下图：

2.3.5 设置X轴/Y轴

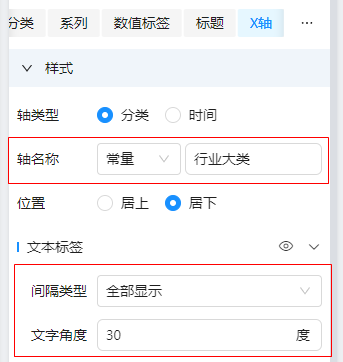

1）X轴设置
X轴名称：输入“行业大类”；
间隔类型：选择“全部显示”；
旋转角度：设置“30”度。

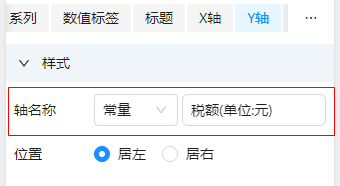

2）Y轴设置
[Y轴名称]设置为“税额(单位:元)”,如下图：

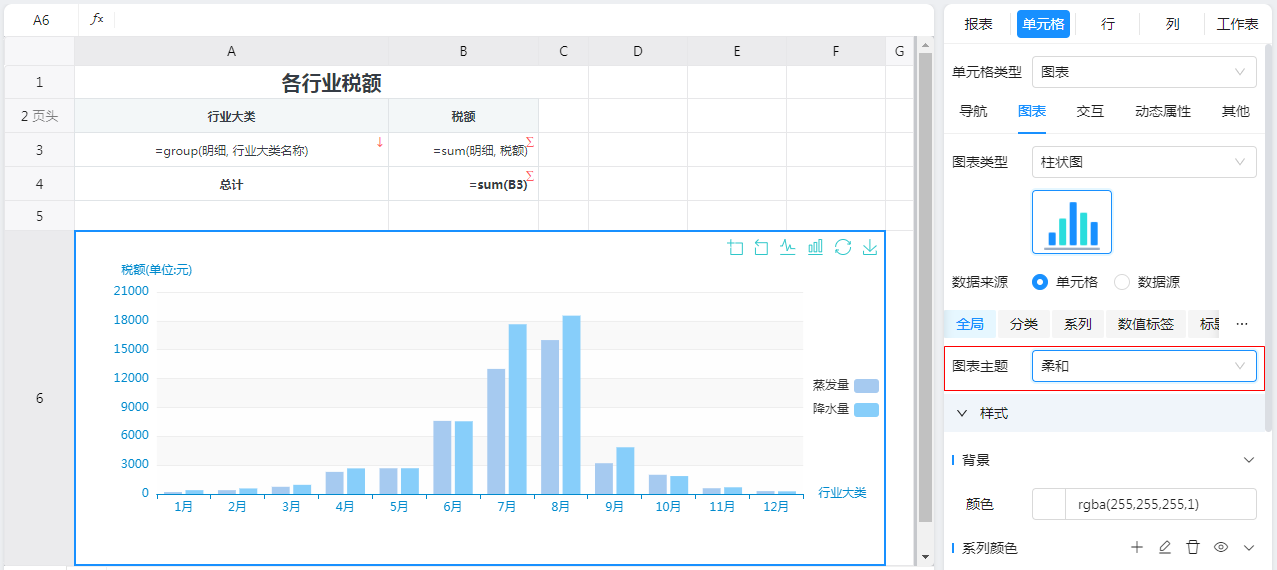

2.3.6 选择图表主题

[图表主题]选择“柔和”，可以实时查看主题应用效果，如下图：

3.4 预览

保存报表，点击[预览]，效果如下图所示：
